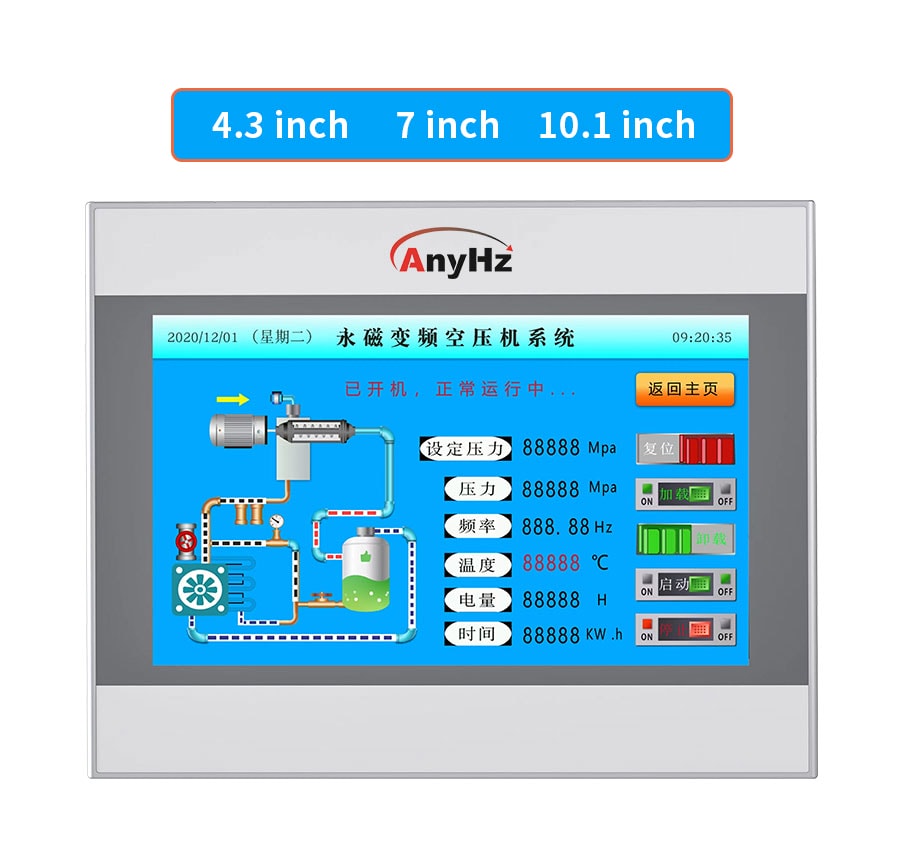

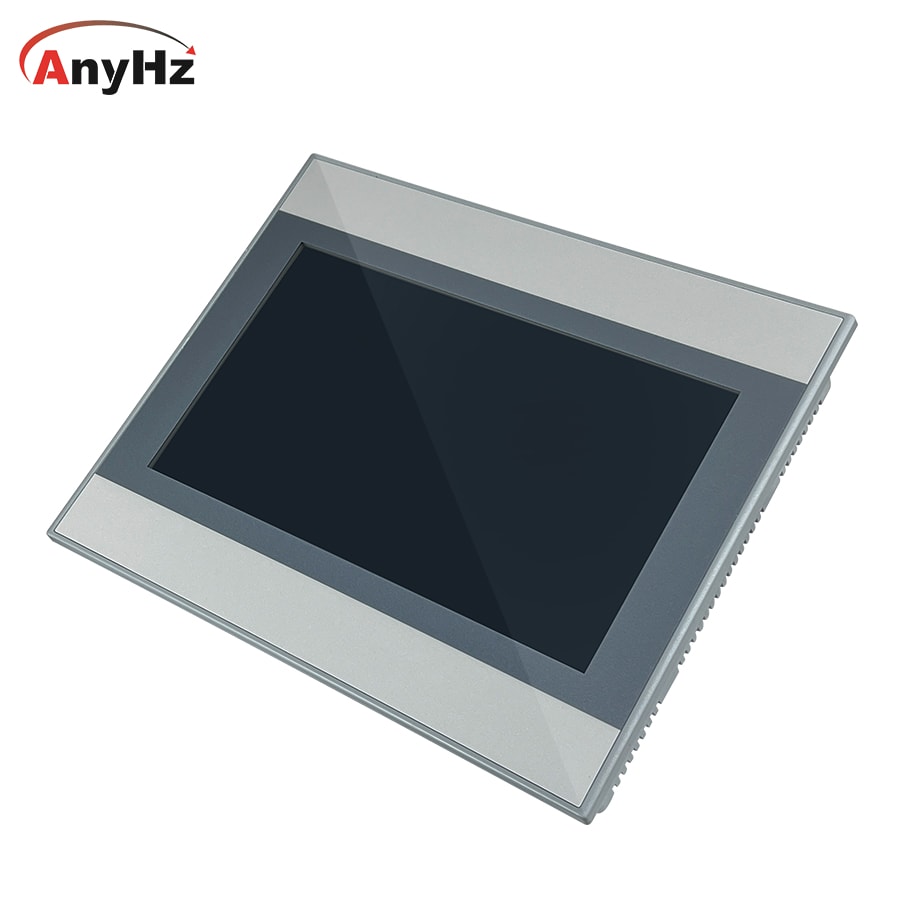

Hmi display screen
HMI displey ekranları sənaye sahəsində OT (Əməliyyat Texnologiyaları) və IT (İnformasiya Texnologiyaları) məlumatları arasında əsas körpü rolunu oynayır, zavod istehsalının idarəsini daha aydın və şəffaf edir, avadanlıq xidmətlərini isə daha vaxtında və səmərəli təmin edir! Simsiz və kabelli bir neçə rabitə rejimini dəstəkləyir, geniş ərazi şəbəkəsi və lokal şəbəkə daxil olmaqla bir neçə giriş üsulunu dəstəkləyir, optimal şəbəkəyə ağıllı şəkildə uyğunlaşır və şəbəkə bağlantısının əhatəsini əhəmiyyətli dərəcədə yaxşılaşdıra bilər. HMI seriyası displey ekranları sayəsində cihazlar artıq məlumatın təcrid olunmuş adaları olmur.
Güc diapazonu
4,3 düym
7 düym
10,1 düym
Giriş gərginliyi
9-36±10% VDC
| Part Number | MR0501NE | MR0502NE | MR0701NE | MR0702NE | MR1001NE | |
| Module | Index | Parameters | ||||
| Display | LCD display | 4.3 inch TFT | 7 inch TFT | 10.1 inch TFT | ||
| resolutions | 480*272 | 800*480 | 800*480 | 1024*600 | 1024*600 | |
| Brightness | 400cd/㎡ | 400cd/㎡ | 400cd/㎡ | 400cd/㎡ | 350cd/㎡ | |
| contrast | 500：1 | 500：1 | 500：1 | 500：1 | 500：1 | |
| backlight | LED | |||||
| Backlight life | ＞30,000 hours | ＞35,000 hours | ||||
| color | 16.77M | |||||
| Visua Angle | 80/80/80/80 | 60'/75'/75'/75' | ||||
| Touch | Touch Screen | 4-wire resistive type | ||||
| Touch accuracy | Length (x-axis) ±2%; Width (y-axis) ±2% |
|||||
| Memory | Flash | 128MB | 128MB | 128MB | 128MB | 128MB |
| RAM | 64MB | 128MB | 64MB | 128MB | 128MB | |
| CPU | ARM Cortex-A7 Dual core 1GHz | |||||
| Communication ports | USB Host | USB 2.0*1 | ||||
| RS-232 | COM1 | |||||
| RS-485 | COM2：2W/4W；COM3：2W | |||||
| Ethernet | 10/100Mbps self-adaption | |||||
| 4G Remote | not support | Extensible | ||||
| RTC | Built-in real-time clock | |||||
| Power | Input Voltage | 9-36±10%VDC | ||||
| Rated power | 10W (420mA@24VDC) | |||||
| Power Isolation | Built-in | |||||
| Withstand voltage | 500VAC for one minute | |||||
| Insulation Impedance | 50MΩ@500VDC | |||||
| Structure | Dimension | 128*102*36mm | 212*156*45 mm | 280*220*45mm | ||
| Packed Dimension | 155*155*55 | 255*205*80 mm | 320*270*80 mm | |||
| Hole | 120*94mm | 192*138mm | 260*202mm | |||
| Mounting | Panel Mounting | |||||
| Weight | About 0.4Kg with inner box | About 0.9Kg with inner box | About 1.4Kg with inner box | |||
| Shell Material | Engineering Plastics | Die-casting Aluminum | ||||
| Mechanical Vibration | 10 to 25Hz（X axis、Y axis、Z axis 2G 30 minutes） | |||||
| Operating Environment | IP Grade | Panel：IP65；Rear cover：IP20 | ||||
| Temperature | 0-50℃（32°-122°F） | |||||
| Humidity | 10%-90% (No condensation) | |||||
| Storage Temperature | -20-60℃（-4°--144°F） | |||||
| Certification | CE | CE Certification No.: LCS211214020AE | ||||
| Software | Smart Manager PRO V2.05 or updated version | |||||
